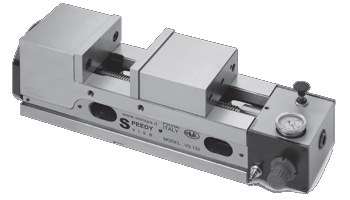

SPEEDY VISE
|
hauptsächlicher Einsatz in der Serienproduktion
Eigenschaften / Leistungsdaten:
1. Robustes, stabiles einstückiges Unterteil mit angegossener Fix-Backe am Spanner-Unterteil
2. Extrem steifes und zugfestes Unterteil aus FCD60JIS (entspricht GGG60) mit 600 N/mm^2, oder 80.000 psi Mindestzugfestigkeit |
 |
|
|
3. Hauptsächlicher Einsatz in der Massenfertigung auf Bearbeitungszentren und Rundtaktmaschinen
4. Extrem kompakter Pneumatik-Mechanismus. Kein Öl notwendig.
5. Sehr kompakte Bauform in der Länge, mit optimalem Längen-Spannweitenverhältnis
6. Selbsthemmender Spann-Mechanismus, auch bei plötzlichem Druckverlust bleibt die Spannkraft erhalten und das Werkstück bleibt gespannt
7. Einfacher und simpler Ein/Aus-Schalter. Optional ist auch ein Überwachungsschalter für eine automatische Abfrage z. Bsp. für eine Integration in eine automatische FMS- Fertigungsanlage erhältlich
8. Aus Sicherheitsgründen darf der max. Spann-Hub nicht größer als 4mm betragen (Für eine optimale und sichere Spannung muss der Spann-Hub auf 2mm voreingestellt sein)
9. Schnelles Ein/Aus, nur 1,5 Sek.
10. Schnelles Rüsten auf multiples Spannen durch einen optional erhältlichen Luftanschluss möglich
11. Freie Einstellung der max. Pneumatischen Spannkraft (siehe Grafik) mittels einem manuellen Druckreglers
12. Der Grundkörper des Spanners ist auf HRC 45 induktiv gehärtet
13. Die Spannbacken haben durch eine eingebettete abgeflachte Kugel in den schrägen Backenaufnahmen einen aktiven Niederzug |
|
|
|
